Ref. 115 Fluting and Test Liner
N° 1 PAPER MACHINE FOR LINER/FLUTING REF. 115
Width : 2500 mmProduction : kraft/test liner
Manufacturer : Toschi/Carcano
Speed : 350 mt/1'
Substance : min 90 max 200 gr/m^2
Capacity : 150 t/d
STOCK PREPARATION PLANT

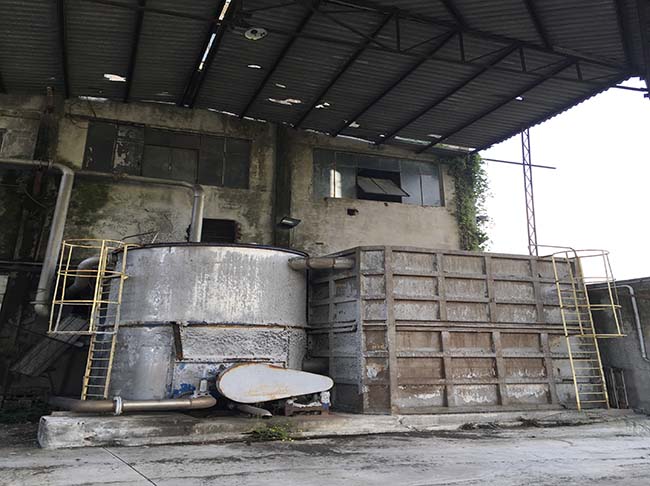

N.1 Horizontal pulper stainless steel capacity 20 m^3 with conveyor belt 1,50 mt x 15 mtN.1 Vortiscreen VS/11
N.1 Vibrating screen
N.3 Comer high density cleaners 3 stages
N.1 Turboseparator TM85 Toschi diameter 3000 x 2500 mm, first stage
N.2 Turboseparator VSC 22/32 2° and 3° stage
N.1 Vibrating screen
N.1 Voith 2E deflaker

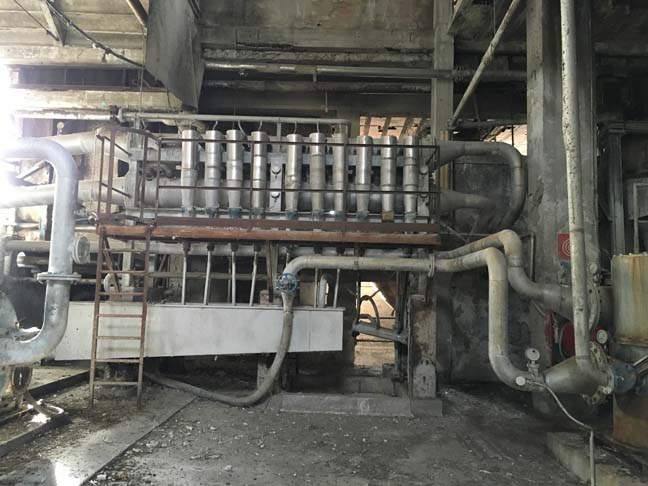

N.3 Stages of cleaners

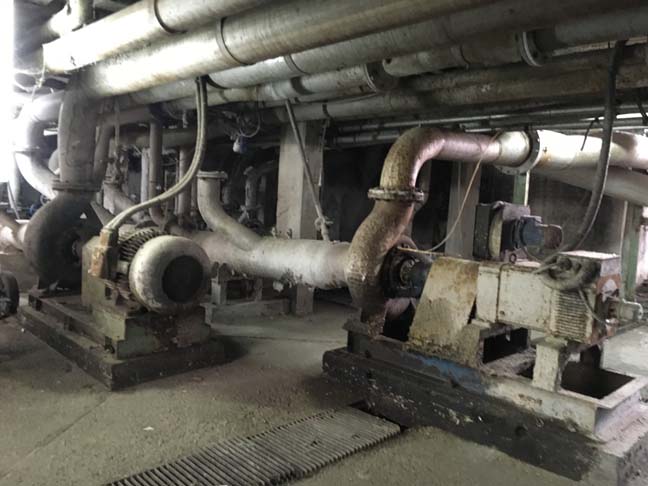

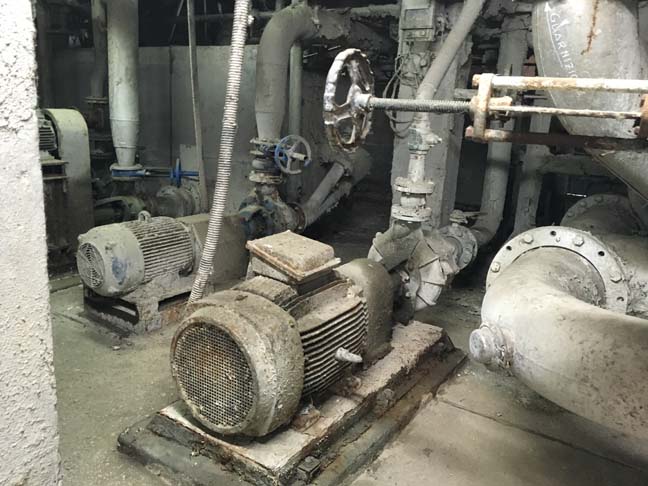

N.1 Fan pump
N.1 Screen first stage
N.1 Screen second stage
N.1 Screen separplast third stage

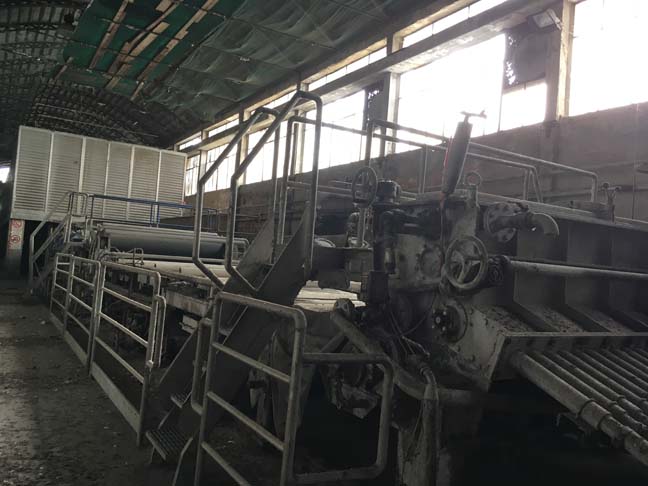

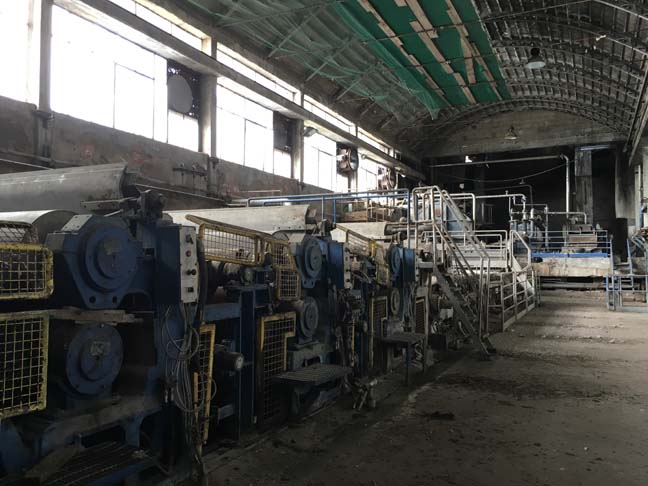

PAPER MACHINE COMPOSED WITH:

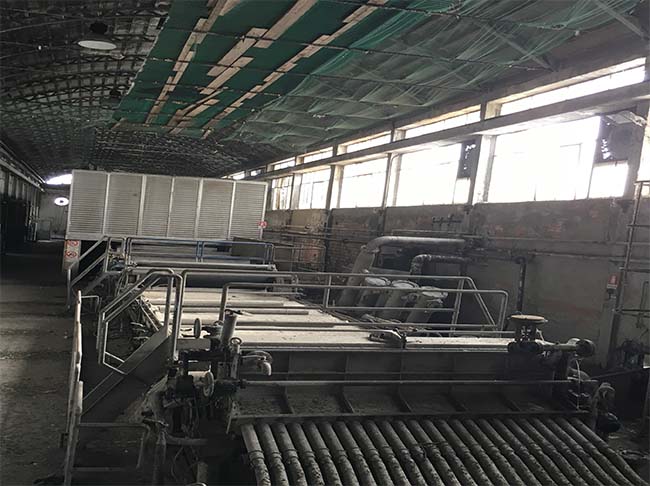

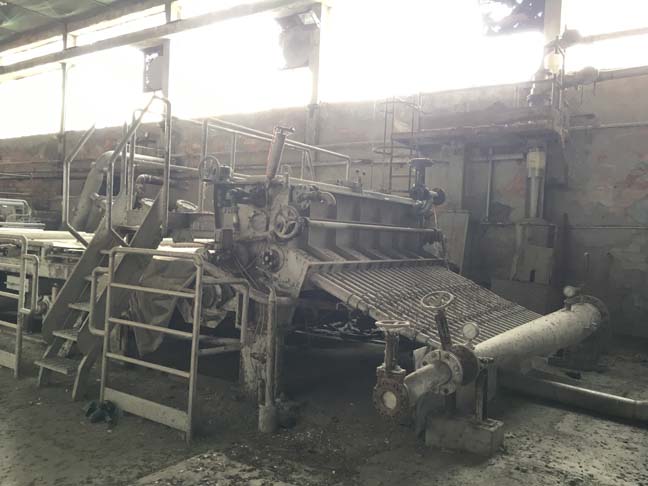

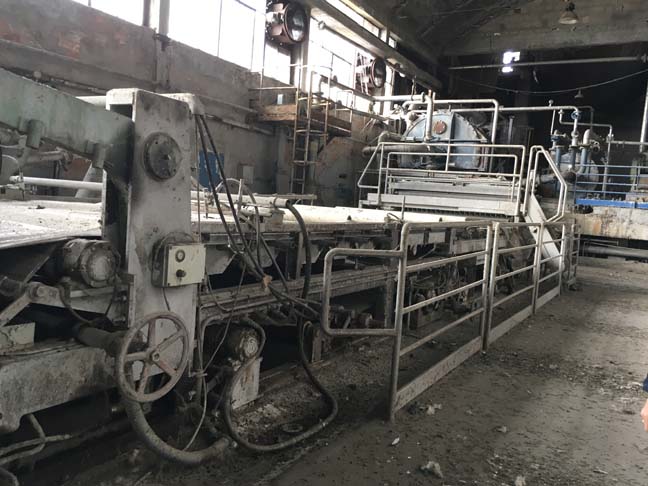

N.1 Pressurized stainless steel headboxN.1 Flat fourdrinier with suction boxes width mt 2,70
N.3 Flat presses nip pressure 80 kg/CML, diameter 500 mm

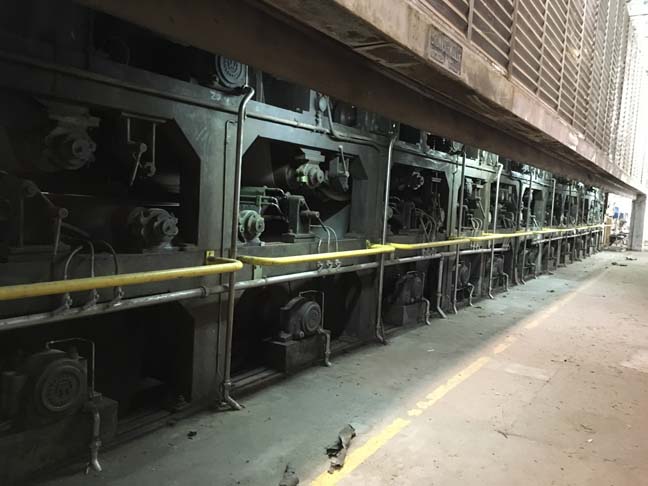

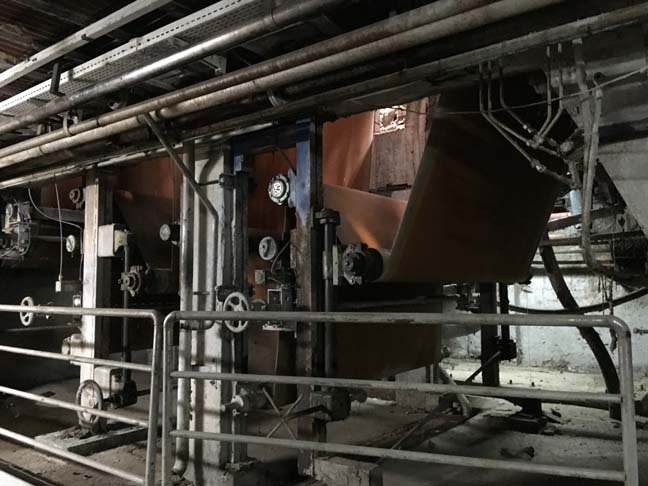

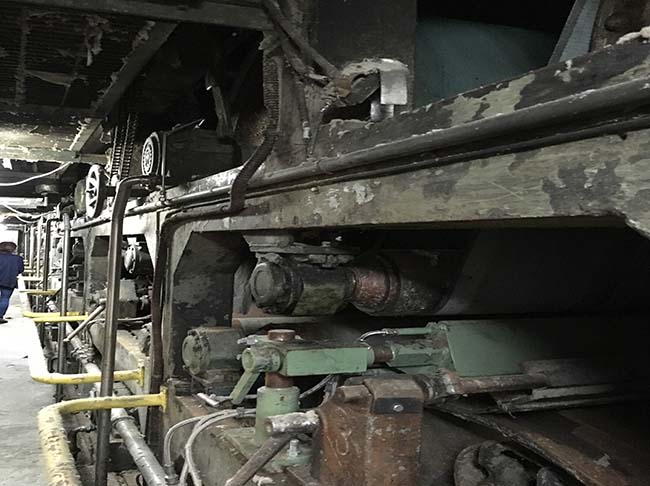

N.22 Predryers diameter 1500 x 2500 mm, working pressure 3 bar
N.12 Post-dryers
N.1 Pope width mt 2,80

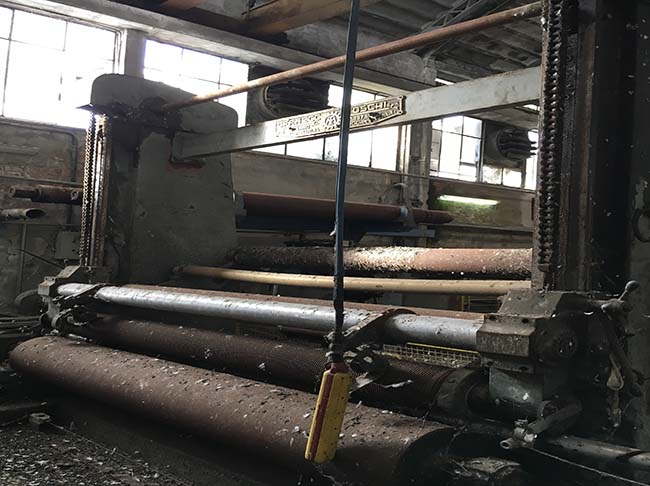

N.1 Winder Toschi speed 1400 mt/1' width 2,70 mt
N.1 Measurex QCS
N.1 Drive long shaft

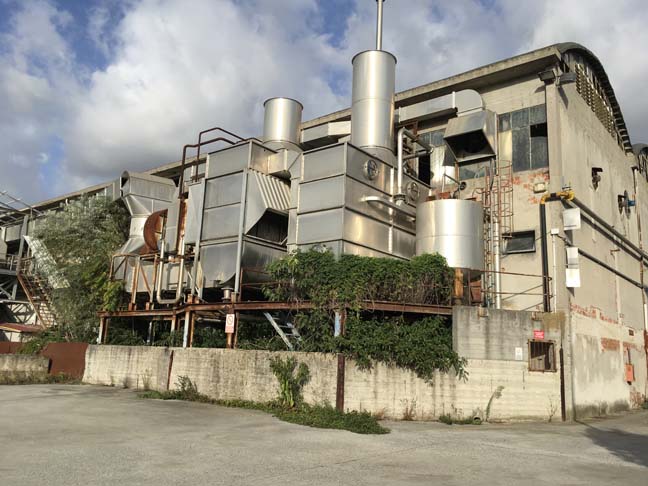

N.1 Heat recovery system
N.1 Hoot with ventilation system
N.1 MCC control panels
N.1 POWER PLANT:
N.1 Gas boiler 10 t/h at 50 bar
N.1 Turbine manufacturer Tosi with generator of 1100 kW at 380 V
N.1 Effluent water plant
N.1 Degasator 3 atm diameter 2000 x 5000 mm

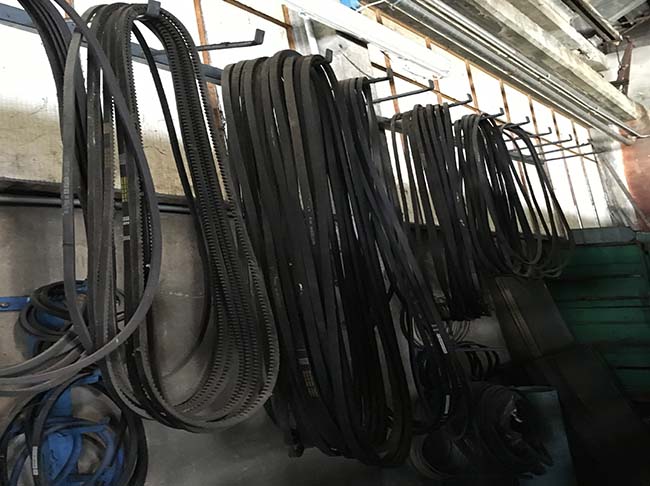

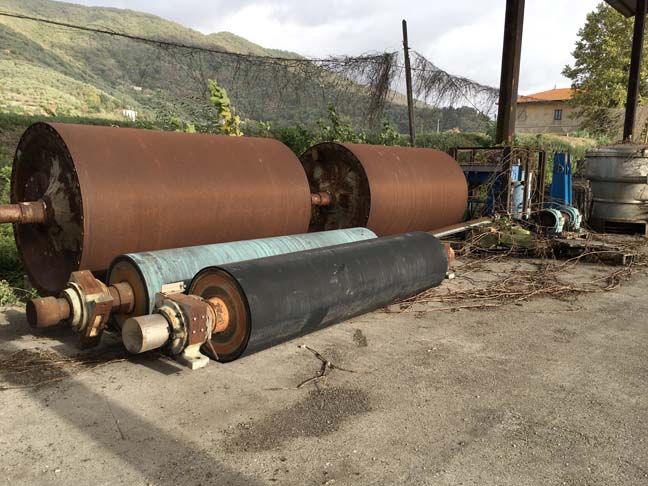

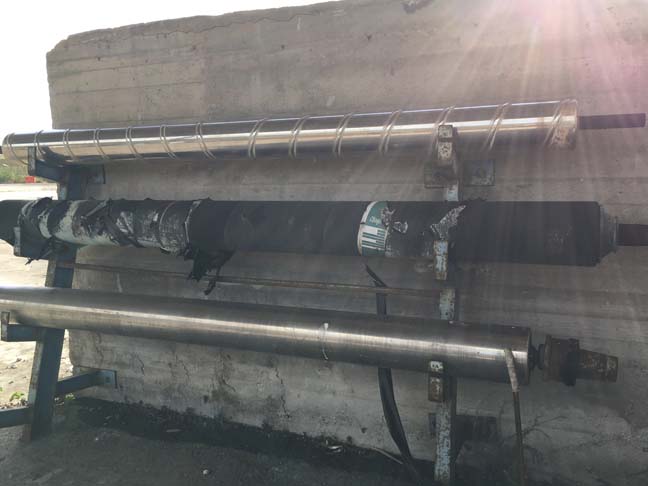

The machine includes spare parts rolls for presses, size, bearings,belts, motors.
